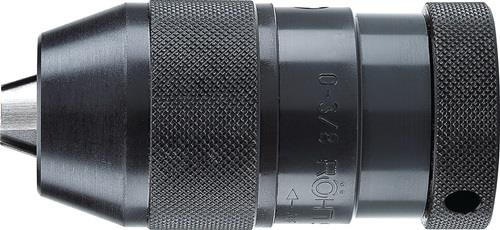

Spann-Ø 1-13 mm B 16 für Rechtslauf selbstspannend · schwere Industrieausführung für stationäre Maschinen · mit Kegelaufnahme · für Rechtslauf Weitere technische Eigenschaften: · Drehrichtung: für Rechtslauf

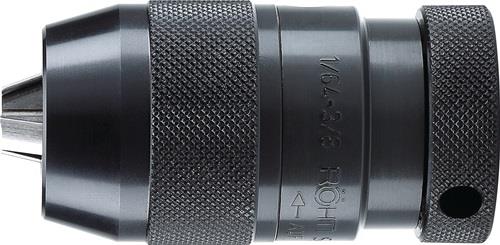

Spann-Ø 3-16 mm B 16 für Rechtslauf selbstspannend · leichte Ausführung · für handgeführte Maschinen · mit Kegelaufnahmefür RechtslaufWeitere technische Eigenschaften: · Drehrichtung: für Rechtslauf

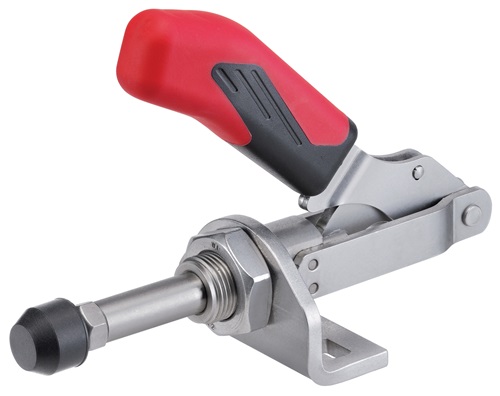

Größe 1, kleiner Winkelfuß mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 8mm· D: 4,5mm· M max.: 19,5mm· M min.: 16mm· L2: 16mm· M2: M12x1,5mm· L1: 91mm· H1: 60,5mm· F1: 1kN· Gesamthöhe: 60mm· B max.: 44,5mm· Bohrungs-Ø: 4,5 mm· F2: 1kN· B min.: 24,5mm· P: 20mm· K: 7mm· E: 20mm· H: 15mm· N: 30mm· Gesamtlänge: 91mm

Größe 0, kleiner Winkelfuß mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 6,5mm· D: 4,5mm· M max.: 16mm· L2: 10mm· M2: M10x1mm· L1: 66,5mm· H1: 49,3mm· F1: 0,8kN· Gesamthöhe: 47mm· B max.: 33mm· Bohrungs-Ø: 4,5 mm· F2: 0,8kN· B min.: 17mm· P: 16mm· K: 6,5mm· E: 13mm· H: 12mm· N: 25mm· Gesamtlänge: 66mm

Größe 3, kleiner Winkelfuß mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 12mm· D: 6,5mm· M max.: 42,5mm· M min.: 29,5mm· L2: 22mm· M2: M20x1,5mm· L1: 140mm· H1: 108mm· F1: 2,5kN· Gesamthöhe: 110mm· B max.: 69mm· Bohrungs-Ø: 6,5 mm· F2: 2,5kN· B min.: 37mm· P: 30mm· K: 13mm· E: 30mm· H: 25mm· N: 60mm· Gesamtlänge: 140mm

Größe 2, kleiner Winkelfuß mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 10mm· D: 5,6mm· M max.: 36mm· M min.: 31,8mm· L2: 19mm· M2: M16x1,5mm· L1: 114mm· H1: 85,5mm· F1: 2kN· Gesamthöhe: 95mm· B max.: 58,5mm· Bohrungs-Ø: 5,6 mm· F2: 2kN· B min.: 32,5mm· P: 34mm· K: 12,5mm· E: 20mm· H: 20mm· N: 50mm· Gesamtlänge: 114mm

Größe 5, kleiner Winkelfuß mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 16mm· D: 8,5mm· M max.: 46mm· M min.: 29mm· L2: 25mm· M2: M24x1,5mm· L1: 171,5mm· H1: 129,5mm· F1: 4,5kN· Gesamthöhe: 126mm· B max.: 81,5mm· Bohrungs-Ø: 8,5 mm· F2: 4,5kN· B min.: 41,5mm· P: 35mm· K: 15,5mm· E: 50mm· H: 30mm· N: 65mm· Gesamtlänge: 171,5mm

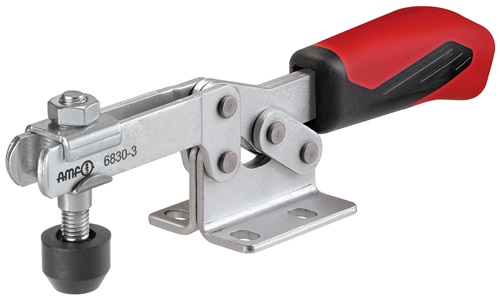

Größe 0, waagrechter Fuß mit waagrechtem FußWeitere technische Eigenschaften:· C: 8,5-13,5mm· D: 4,5mm· a: 95°· L2: 50mm· HW min.: -1,5mm· L1: 49mm· F1: 0,5kN· L: -mm· a*: -· F: 5,5mm· P: 22mm· K: 5,5mm· A: 4mm· HW max.: 3,5mm· H1: 81mm· M1: -· Bohrungs-Ø: 4,5 mm· I: 8mm· F2: 0,7kN· B: 31mm· E: 14mm· M: 23mm· H: 18mm· N: 32mm· Spannweite: 14 mm

Größe 1, waagrechter Fuß mit waagrechtem FußWeitere technische Eigenschaften:· C: 16mm· D: 4,5mm· a: 95°· L2: 59mm· HW min.: -4mm· L1: 61mm· F1: 0,6kN· L: -mm· a*: -· F: 6mm· P: 27mm· K: 5,5mm· A: 5mm· HW max.: 2mm· H1: 98,5mm· M1: -· Bohrungs-Ø: 4,5 mm· I: 10mm· F2: 1,1kN· B: 39mm· E: 18mm· M: 22,5-26mm· H: 19mm· N: 34mm· Spannweite: 18 mm

Größe 2, waagrechter Fuß mit waagrechtem FußWeitere technische Eigenschaften:· C: 20mm· D: 5,5mm· a: 105°· L2: 89mm· HW min.: -3mm· L1: 78mm· F1: 0,8kN· L: 12,5mm· a*: 60°· F: 11mm· P: 32mm· K: 6mm· A: 6mm· HW max.: 4,5mm· H1: 139,5mm· M1: 27mm· Bohrungs-Ø: 5,5 mm· I: 12mm· F2: 1,2kN· B: 52mm· E: 25mm· M: 23-31mm· H: 23mm· N: 43mm· Spannweite: 25 mm

Größe 6, waagrechter Fuß mit waagrechtem FußWeitere technische Eigenschaften:· C: 50,5mm· D: 13mm· a: 140°· L2: 206mm· HW min.: -2,5mm· L1: 231mm· F1: 3,4kN· L: -mm· a*: 60°· F: 28mm· P: 90mm· K: 24,5mm· A: 14mm· HW max.: 55mm· H1: 333mm· M1: -· Bohrungs-Ø: 13 mm· I: 30mm· F2: 5,5kN· B: 165,5mm· E: 89mm· M: 67,5-72,5mm· H: 81mm· N: 100mm· Spannweite: 89 mm

Größe 3, waagrechter Fuß mit waagrechtem FußWeitere technische Eigenschaften:· C: 20mm· D: 7,5mm· a: 105°· L2: 112mm· HW min.: 2mm· L1: 112mm· F1: 1,2kN· L: -mm· a*: 60°· F: 19mm· P: 35mm· K: 7,5mm· A: 8mm· HW max.: 11mm· H1: 186mm· M1: -· Bohrungs-Ø: 7,5 mm· I: 18mm· F2: 2,5kN· B: 79mm· E: 37mm· M: 32,5mm· H: 33mm· N: 46mm· Spannweite: 37 mm

Größe 5, waagrechter Fuß mit waagrechtem FußWeitere technische Eigenschaften:· C: 45mm· D: 8,5mm· a: 115°· L2: 185mm· HW min.: -3mm· L1: 195mm· F1: 3kN· L: 26,5-31,5mm· a*: 60°· F: 34mm· P: 65mm· K: 9,5mm· A: 14mm· HW max.: 27,5mm· H1: 281mm· M1: 45mm· Bohrungs-Ø: 8,5 mm· I: 25mm· F2: 5kN· B: 140mm· E: 73mm· M: 45-50mm· H: 55,8mm· N: 70mm· Spannweite: 73 mm

Größe 4, waagrechter Fuß mit waagrechtem FußWeitere technische Eigenschaften:· C: 32mm· D: 8,6mm· a: 105°· L2: 130mm· HW min.: -6mm· L1: 141mm· F1: 1,7kN· L: -mm· a*: 60°· F: 16mm· P: 53mm· K: 13mm· A: 10mm· HW max.: 22,5mm· H1: 221mm· M1: -· Bohrungs-Ø: 8,6 mm· I: 20mm· F2: 3kN· B: 101mm· E: 54mm· M: 43,5-46,5mm· H: 42,5mm· N: 64mm· Spannweite: 54 mm

Größe 3, waagrechter Fuß mit waagrechtem FußWeitere technische Eigenschaften:· C: 25,7mm· D: 6,5mm· Andrückschraube: M8 x 45· HW min.: -2mm· L1: 206mm· F1: 1,8kN· Gesamthöhe: 48mm· L: 13mm· a*: 90°· Bauart: waagrechter Fuß· F: 14mm· P: 50mm· K: 7mm· A: 8mm· HW max.: 9mm· H1: 48,5mm· H2: 86mm· M1: 31,6mm· I: 15mm· F2: 2,5kN· B: 73mm· E: 38mm· M: 22-31,8mm· H: 32mm· N: 45,5mm· Gesamtlänge: 206mm· D1: 5,1mm

Größe 5, waagrechter Fuß mit waagrechtem FußWeitere technische Eigenschaften:· A: 10mm· C: 41,5mm· D: 8,5mm· Andrückschraube: M8 x 65· HW min.: +1,7mm· L1: 321mm· HW max.: 25mm· H1: 73mm· F1: 3kN· H2: 128mm· Gesamthöhe: 73mm· a*: 90°· Bauart: waagrechter Fuß· I: 25mm· F2: 5kN· F: 16mm· B: 123mm· P: 77mm· K: 12,5mm· E: 78mm· M: 41,5mm· H: 46mm· N: 58mm· Gesamtlänge: 321mm

Größe 1, waagrechter Fuß mit waagrechtem FußWeitere technische Eigenschaften:· A: 5mm· C: 13-14,5mm· D: 5,2mm· Andrückschraube: M5 x 30· HW min.: -3mm· L1: 120mm· HW max.: 2,5mm· H1: 30mm· F1: 0,8kN· H2: 49mm· Gesamthöhe: 30mm· a*: 90°· Bauart: waagrechter Fuß· I: 10mm· F2: 1,1kN· F: 8mm· B: 42mm· P: 34mm· K: 5,5mm· E: 18,7mm· M: 18-21,5mm· H: 19mm· N: 34mm· Gesamtlänge: 119mm

Größe 0, waagrechter Fuß mit waagrechtem FußWeitere technische Eigenschaften:· A: 4mm· C: 11,5-15,5mm· D: 4,6mm· Andrückschraube: M4 x 25· HW min.: -5,5mm· L1: 79mm· HW max.: 0mm· H1: 23mm· F1: 0,25kN· H2: 34mm· Gesamthöhe: 23mm· a*: 90°· Bauart: waagrechter Fuß· I: 7,5mm· F2: 0,4kN· F: 5,5mm· B: 28mm· P: 25,5mm· K: 6,3mm· E: 9mm· M: 16mm· H: 14,5mm· N: 25mm· Gesamtlänge: 79mm

Größe 2, waagrechter Fuß mit waagrechtem FußWeitere technische Eigenschaften:· C: 26mm· D: 5,6mm· Andrückschraube: M6 x 35· HW min.: -1,5mm· L1: 162mm· F1: 1kN· Gesamthöhe: 44mm· L: 12,7mm· a*: 90°· Bauart: waagrechter Fuß· F: 16mm· P: 38mm· K: 6mm· A: 6mm· HW max.: 5mm· H1: 45mm· H2: 68mm· M1: 28,5mm· I: 13,2mm· F2: 1,2kN· B: 64mm· E: 32mm· M: 19,5-29,5mm· H: 24mm· N: 42mm· Gesamtlänge: 162mm· D1: 5,5mm

Größe 4, waagrechter Fuß mit waagrechtem FußWeitere technische Eigenschaften:· C: 41mm· D: 8,5mm· Andrückschraube: M8 x 65· HW min.: -4mm· L1: 287mm· F1: 2kN· Gesamthöhe: 74mm· L: 20,5mm· a*: 90°· Bauart: waagrechter Fuß· F: 27mm· P: 57mm· K: 8mm· A: 10mm· HW max.: 24mm· H1: 75mm· H2: 126mm· M1: 43mm· I: 20mm· F2: 3kN· B: 113mm· E: 63mm· M: 29-43mm· H: 45mm· N: 58mm· Gesamtlänge: 281mm· D1: 8,5mm
